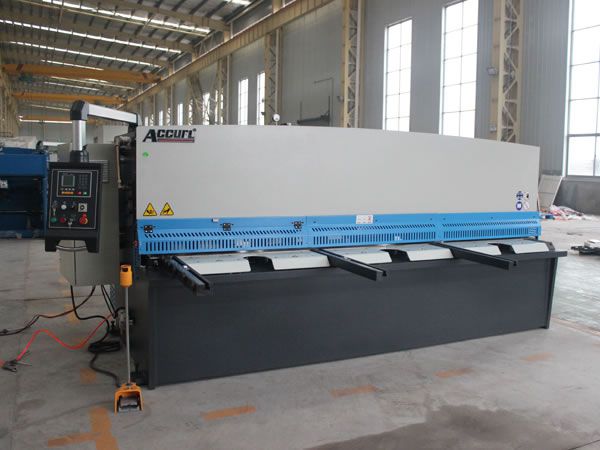

Máy Cắt Dầm Xoay Thủy Lực
ACCURL sản xuất máy cắt dầm xoay thủy lực chuyên dùng để cắt kim loại tấm với độ dày từ 4mm đến 6000mm. Dòng máy này có khả năng xử lý các tấm kim loại có kích thước lớn, đáp ứng yêu cầu trong dây chuyền sản xuất ống và tạo hình cuộn. Máy cắt dầm xoay thủy lực cũng có thể được cấu hình để đột lỗ và cắt định hình. ACCURL cam kết cung cấp cho bạn giải pháp máy cắt thủy lực phù hợp nhất.
Đặc điểm
- Máy cắt dầm xoay thủy lực có thiết kế tinh gọn hợp lý, đáp ứng đầy đủ tiêu chuẩn sản xuất của EU. Thân máy được hàn tự động bằng robot và trải qua xử lý giảm ứng suất bằng phương pháp ủ nhiệt.
- Dòng máy QC12Y được sản xuất với nhiều tùy chọn chiều dài và công suất cắt khác nhau.
- Được trang bị chức năng canh đường cắt bằng ánh sáng, giúp điều chỉnh góc cắt dễ dàng và nhanh chóng. Hành trình lưỡi dao được điều chỉnh theo chế độ vô cấp.

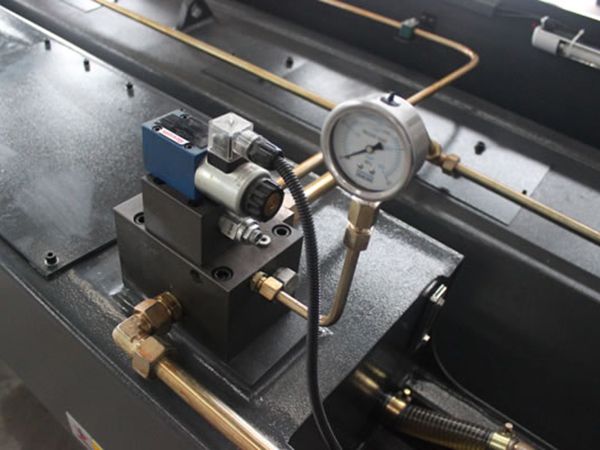

- Hệ thống thủy lực tích hợp, vận hành ổn định và dễ bảo trì. Hệ thống này được thiết kế bởi Bosch-Rexroth (Đức).
- Lưỡi cắt vận hành bằng thủy lực, kết hợp bình tích áp khí nitơ.
- Toàn bộ máy cắt dầm xoay thủy lực tuân thủ tiêu chuẩn CE, bao gồm bảo vệ ngón tay phía trước dạng gập và bảo vệ quang học phía sau.
- Lưỡi cắt chất lượng cao, dễ dàng bảo trì và thay thế khi cần thiết.
Thiết kế tiêu chuẩn cho máy cắt dầm xoay thủy lực
- Điều chỉnh khoảng hở lưỡi cắt nhanh chóng và chính xác bằng tay cầm đơn đặt ở khung bên.
- Lưỡi cắt nhiều cạnh, thích hợp cho việc cắt nhôm, thép cacbon và thép không gỉ.
- Đèn chiếu sáng đường cắt và dây dẫn tạo đường cắt bóng (shadow line cutting).
- Bộ đếm hành trình.
- Điều chỉnh chiều dài cắt nhanh chóng.
- Bảo vệ quá tải thủy lực và điện.

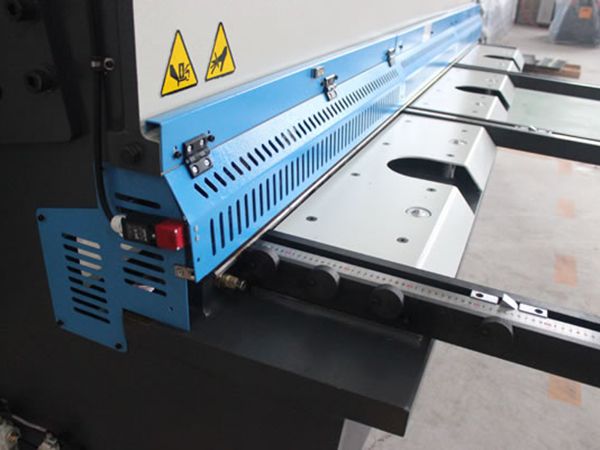

- Thanh vuông góc và tay đỡ phía trước.
- Tấm lót mặt bàn với bi lăn hỗ trợ di chuyển phôi.
- Bộ biến tần Delta kết hợp với trục vít me bi và thanh dẫn được đánh bóng, độ chính xác lên đến 0,01 mm
Cắt tốt hơn
- Điều chỉnh cữ sau theo khe hở lưỡi cắt.
- Chức năng thu hồi cữ sau.
- Chương trình phụ và vòng lặp chương trình.
- Chức năng lặp lại trình tự cắt.
- Cắt tự động (Flying cut).
Thiết kế tùy chọn cho máy cắt dầm xoay thủy lực

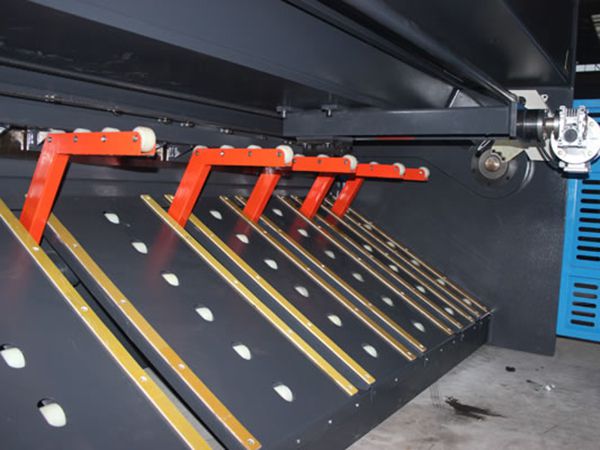

- Giá đỡ sau có con lăn hỗ trợ phía sau.
- Hệ thống hỗ trợ tấm bằng khí nén.
- Thước đo góc cắt lắp trên bàn làm việc.
- Điều khiển CNC độ dày tấm, vị trí cữ sau và chiều dài cắt.
- Điều khiển cữ sau kiểu GoTo.
Thông Số Kỹ Thuật
| Model(AC/MS7) | QC12Y-4×2500 | QC12Y-4×3200 | QC12Y-4×4000 | QC12Y-6×2500 | QC12Y-6×3200 | QC12Y-6×4000 | QC12Y-6×6000 | |
| Độ dày cắt | mm | 4 | 4 | 4 | 6 | 6 | 6 | 6 |
| Chiều dài cắt | mm | 2500 | 3200 | 4000 | 2500 | 3200 | 4000 | 6000 |
| Góc cắt | độ | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' |
| Số lần cắt trên phút | phút-1 | ≥ 22 | ≥ 18 | ≥ 12 | ≥ 16 | ≥ 12 | ≥ 10 | ≥ 7 |
| Cữ chặn sau | mm | 20-600 | 20-600 | 20-600 | 20-600 | 20-600 | 20-800 | 20-800 |
| Độ sâu họng | mm | 85 | 85 | 85 | 145 | 145 | 145 | 140 |
| Động cơ chính | kW | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 11 |
| Trọng lượng tịnh | kg | 3460 | 4280 | 6600 | 5140 | 6220 | 8520 | 17000 |
| Kích thước tổng thể (DxRxC) | mm | 3100×1430×1450 | 3800×1555×1500 | 4600×1705×1600 | 3150×1500×1600 | 3850×1600×1620 | 4650×1850×1700 | 6780×2450×2100 |
| Model(AC/MS7) | QC12Y-8×2500 | QC12Y-8×3200 | QC12Y-8×4000 | QC12Y-8×5000 | QC12Y-8×6000 | QC12Y-12×2500 | QC12Y-12×3200 | |
| Độ dày cắt | mm | 8 | 8 | 8 | 8 | 8 | 12 | 12 |
| Chiều dài cắt | mm | 2500 | 4000 | 3200 | 5000 | 6000 | 2500 | 3200 |
| Góc cắt | độ | 1°30' | 1°30' | 1°30' | 1°30' | 1°16' | 2° | 2° |
| Số lần cắt trên phút | phút-1 | ≥ 12 | ≥ 10 | ≥ 10 | ≥ 8 | ≥ 6 | ≥ 10 | ≥ 9 |
| Cữ chặn sau | mm | 20-600 | 20-600 | 20-600 | 20-800 | 20-800 | 20-800 | 20-800 |
| Độ sâu họng | mm | 145 | 145 | 145 | 300 | 300 | 300 | 300 |
| Động cơ chính | kW | 11 | 11 | 11 | 18.5 | 18.5 | 18.5 | 18.5 |
| Trọng lượng tịnh | kg | 5900 | 10200 | 7360 | 18000 | 21800 | 9000 | 10700 |
| Kích thước tổng thể (DxRxC) | mm | 3180×1680×1700 | 3880×1830×1720 | 4680×1980×1780 | 5855×2260×2100 | 6880×2260×2100 | 3300×2030×1840 | 4000×2100×1940 |
| Model(AC/MS7) | QC12Y-12×4000 | QC12Y-12×6000 | QC12Y-16×2500 | QC12Y-16×3200 | QC12Y-16×4000 | QC12Y-16×6000 | |
| Độ dày cắt | mm | 12 | 8 | 16 | 16 | 16 | 16 |
| Chiều dài cắt | mm | 4000 | 6000 | 2500 | 3200 | 4000 | 6000 |
| Góc cắt | độ | 1°54' | 2° | 2°9' | 2° | 2° | 2° |
| Số lần cắt trên phút | phút-1 | ≥ 8 | ≥ 4 | ≥ 9 | ≥ 8 | ≥ 7 | ≥ 4 |
| Cữ chặn sau | mm | 20-800 | 20-1000 | 20-800 | 20-800 | 20-1000 | 20-1000 |
| Độ sâu họng | mm | 300 | 320 | 315 | 320 | 320 | 320 |
| Động cơ chính | kW | 18.5 | 30 | 22 | 22 | 30 | 45 |
| Trọng lượng tịnh | kg | 13800 | 38000 | 11100 | 14300 | 19700 | 44000 |
| Kích thước tổng thể (DxRxC) | mm | 4800×2270×2000 | 6900×2800×2500 | 3310×2240×2000 | 4030×2390×2100 | 4820×2490×2460 | 7100×2900×2650 |
| Model(AC/MS7) | QC12Y-20×3200 | QC12Y-20×6000 | QC12Y-25×2500 | QC12Y-25×3200 | QC12Y-32×2500 | QC12Y-32×3200 | |
| Độ dày cắt | mm | 20 | 20 | 25 | 25 | 32 | 32 |
| Chiều dài cắt | mm | 3200 | 6000 | 2500 | 3200 | 2500 | 3200 |
| Góc cắt | độ | 2°30' | 2°30' | 3° | 3° | 3°30' | 3°30' |
| Số lần cắt trên phút | phút-1 | ≥ 5 | ≥ 4 | ≥ 5 | ≥ 5 | ≥ 4 | ≥ 4 |
| Cữ chặn sau | mm | 20-1000 | 20-1100 | 20-1000 | 20-1000 | 20-1000 | 20-1500 |
| Độ sâu họng | mm | 320 | 150 | 325 | 325 | 350 | 350 |
| Động cơ chính | kW | 37 | 55 | 37 | 37 | 45 | 45 |
| Trọng lượng tịnh | kg | 22000 | 51000 | 20000 | 27000 | 32500 | 42100 |
| Kích thước tổng thể (DxRxC) | mm | 4190×2695×2300 | 7100×3500×3050 | 3450×2650×2800 | 4130×3100×2800 | 3550×3100×2800 | 4335×3300×3280 |

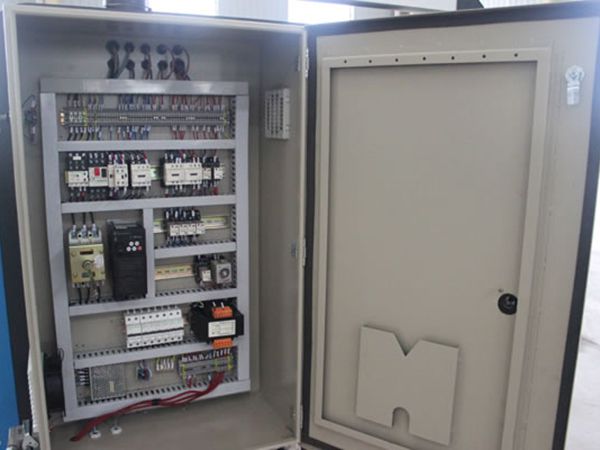

Hình ảnh chi tiết
