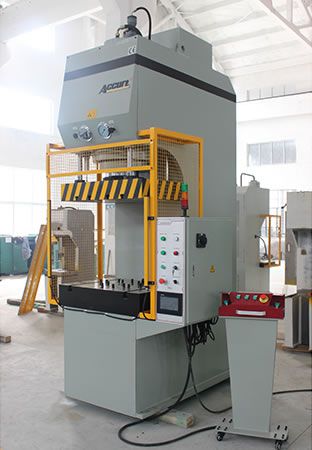

Máy Ép Thủy Lực Chữ C Tốc Độ Cao, Dòng YSK

Máy Ép Thủy Lực Chữ C Tốc Độ Cao, Dòng YSK
YÊU CẦU BÁO GIÁ
Đặc điểm
  • Thiết kế khung chữ C hiện đại: Dòng máy ép thủy lực tốc độ cao thế hệ mới của ACCURL, chuyên gia công tấm kim loại, phù hợp cho các dây chuyền tự động với các công đoạn dập, uốn, nắn thẳng, đột lỗ và tổ hợp nhiều máy.
  • Thiết kế tiêu chuẩn châu Âu: Khung thép nguyên khối ST44 A1 hàn liền khối, chịu được mô men uốn lớn, độ bền kéo cao, hạn chế biến dạng.
  • Cấu trúc khép kín: Cơ cấu truyền động kín hoàn toàn, dễ bảo trì, loại bỏ các bộ phận treo lộ ra ngoài; bàn trượt và bàn máy có rãnh chữ T.
  • Bơm piston lưu lượng biến đổi: Khả năng chịu áp cao, tốc độ lớn, bền bỉ, độ ồn thấp.
  • Xi lanh chính tốc độ cao: Giảm tiêu thụ điện năng, tăng tốc độ lên/xuống, nâng cao hiệu suất.
YÊU CẦU BÁO GIÁ
  • Hệ thống thủy lực mạch tích hợp: Khối manifold lắp trong máy giảm đường ống và nguy cơ rò dầu, dễ bảo dưỡng, an toàn; hệ thống thủy lực Bosch (Đức).
  • An toàn tối đa: Hàng rào bảo vệ, khóa liên động, công tắc bàn đạp một tay di động, công tắc an toàn trước/sau, cảm biến quang Category-4, tuân thủ tiêu chuẩn CE và OSHA.
  • Dẫn hướng chính xác: 4 trụ dẫn hướng trụ tròn đảm bảo độ chính xác ổn định, dễ kiểm tra và bảo dưỡng.
  • Vận hành linh hoạt: Ba chế độ – điều chỉnh, thủ công, bán tự động; điều khiển PLC; công tắc tiệm cận điều chỉnh hành trình nhanh chóng.
  • Tiêu chuẩn linh kiện quốc tế: Tất cả linh kiện điện, thủy lực, cơ khí đạt chuẩn công nghiệp, có sẵn tại Bắc Mỹ và Châu Âu.
  • Chế độ điều khiển kép:
    a) Bệ điều khiển di động, nút ấn điện kép và nút dừng khẩn.
    b) Công tắc bàn đạp một tay di động.
  • Tùy chọn màn hình cảm ứng:
    a) Lưu trữ dữ liệu khuôn và điều kiện sản xuất.
    b) Giảm thời gian thay khuôn và hiệu chỉnh.
    c) Lập trình thông số áp suất, hành trình, tốc độ, chu trình gia công.
Thông Số Kỹ Thuật
Model
HPP-40
HPP-63
HPP-80
HPP1-100
HPP-100A
HPP-160
Lực ép kN 400 630 800 1000 1000 1600
Lực hồi kN 80 69 115 135 135 210
Áp suất thủy lực tối đa mm 25 25 25.5 25 25 26
Hành trình trượt mm 400 500 500 500 500 560
Độ sâu kN 280 320 320 380 500 400
Chiều cao ép Thẳng mm 600 700 700 700 750 900
Ép mm 800 1000 1000 1000 1100 1120
Tốc độ trượt Không tải mm/s 110 130 70 75 75 75
Ép mm/s 9-22 6-14 8-18 7-15 7-15 7-15
Hồi mm/s 110 125 100 90 90 110
Kích thước bàn LR Thẳng mm 1100 1200 1200 1400 2000 1600
Ép mm 620 720 720 850 1000 1000
FB mm 520 600 600 720 800 720
Kích thước trượt LR mm 560 620 700 700 700 700
FB mm 420 460 500 500 500 500
Độ cao bàn so với sàn mm 720 750 780 820 820 600
Lỗ mở mm φ120 φ150 φ180 φ200 φ200 /
Kích thước máy LR Thẳng mm 1250 1280 1350 1400 2000 1600
Ép mm 1250 1280 1350 1400 1400 1600
FB mm 1300 1450 1550 1900 2250 2300
Trên sàn Thẳng mm 2600 2750 2860 2920 3020 3200
Ép mm 2800 3050 3160 3220 3370 3350
Dưới sàn mm / / / / / /
Công suất động cơ kW 5.5 5.5 7.5 7.5 7.5 15
Trọng lượng Thẳng kg 2800 4200 5300 6400 7400 11000
Ép kg 3000 4500 5500 6800 7800 12000
Model
HPP-200
HPP-315A
HPP-315
HPP-400
HPP-500
HPP-630
Lực ép kN 2000 3150 3150 4000 5000 6300
Lực hồi kN 240 300 300 350 580 650
Áp suất thủy lực tối đa mm 25 25 25 25 25 26
Hành trình trượt mm 710 800 800 800 900 1100
Độ sâu kN 500 800 1250 1250 1500 1500
Chiều cao ép Thẳng mm 1120 1250 1250 1250 1500 1500
Ép mm 1500 1600 1600 1700 1900 1900
Tốc độ trượt Không tải mm/s 80 80 80 90 80 80
Ép mm/s 5-12 7-15 7-15 5-12 7-15 7-15
Hồi mm/s 100 75 75 88 80 80
Kích thước bàn LR Thẳng mm 1600 1800 2000 2200 2500 2500
Ép mm 1200 1250 1400 1600 1800 1800
FB mm 800 1000 1200 1300 1400 1400
Kích thước trượt LR mm 750 1250 1100 1150 1200 1200
FB mm 600 800 800 900 1000 1000
Độ cao bàn so với sàn mm 600 400 400 400 400 400
Lỗ mở mm / / / / / /
Kích thước máy LR Thẳng mm 1600 1800 2000 2200 2500 2500
Ép mm 1400 1450 1500 1700 1800 1800
FB mm 3600 3600 3800 3900 4600 4600
Trên sàn Thẳng mm 3400 4600 4700 4700 5100 5100
Ép mm 3800 4800 4900 5000 5300 5300
Dưới sàn mm / 1200 1350 1400 1600 1600
Công suất động cơ kW 15 30 30 30 22×2 22×2
Trọng lượng Thẳng kg 16800 26000 33000 42000 51000 51000
Ép kg 18500 28000 36000 46000 56000 56000
