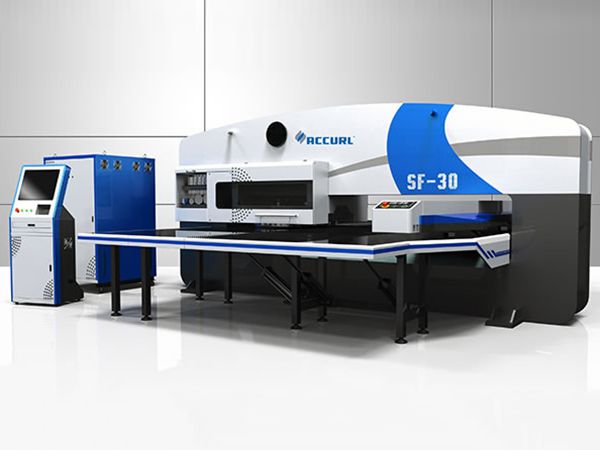

Máy Đột Dập Tháp Pháo CNC Truyền Động Servo Smart-SF-30

Máy Đột Dập Tháp Pháo CNC Truyền Động Servo Smart-SF-30
YÊU CẦU BÁO GIÁ
Đặc điểm
  • Kết cấu thép nguyên khối, độ cứng cao: Máy đột tháp xoay Accurl được chế tạo khung thép kín, vững chắc, giúp giảm thiểu tối đa biến dạng trong quá trình vận hành.
  • Hệ thống điều khiển CNC và thủy lực: Kết hợp độ chính xác của CNC với sức mạnh thủy lực, đảm bảo vận hành mượt mà và ổn định.
  • Điều khiển 4 trục thông minh: X, Y: di chuyển tấm kim loại; T: xoay tháp chứa dao; C: xoay trạm Auto-Index để định hướng dụng cụ
  • Tháp xoay 32 trạm: Cho phép đột nhiều loại lỗ, kích thước và hình dạng khác nhau chỉ trong một lần thao tác.
  • Trạm Auto-Index: Tự động xoay dụng cụ theo góc yêu cầu, đột được các chi tiết có góc nghiêng, do CNC điều khiển chính xác.
  • Hỗ trợ dụng cụ tạo hình và dụng cụ lăn: Mang lại giải pháp gia công toàn diện với chi phí tối ưu.
Từ thiết kế đến sản xuất

Phần mềm CAD/CAM Metalix CNCCAD cung cấp giải pháp tích hợp toàn bộ quy trình – từ thiết kế bản vẽ, lập trình CNC, đến sản xuất hoàn chỉnh.

Cơ cấu truyền động trục đột mới

Cơ cấu truyền động của TP-MAX125 được tích hợp CFRP (vật liệu nhựa gia cường sợi carbon) ở bộ phận cơ cấu toggle kết nối trực tiếp với động cơ servo, giúp giảm trọng lượng và tăng độ cứng. Cơ chế truyền động mới và việc thay thế chuyển động qua lại giúp giảm rung động tới 65%. Giảm sinh nhiệt ở động cơ giúp tiết kiệm năng lượng làm mát, đồng thời tái tạo điện năng khi phanh, nâng cao hiệu quả vận hành và tiết kiệm điện.

Thiết bị tiêu chuẩn
  • Hệ thống CNC 4 trục
  • Bộ điều khiển CNC ANUC PC, động cơ và driver servo
  • Cụm thủy lực Rexroth và HL
  • Tháp xoay 32 trạm: 10 trạm loại A, 16 trạm loại B, 2 trạm loại C, 4 trạm loại D (2 trạm Auto-Index)
  • Định vị lại kẹp
  • Tham chiếu tự động
  • Phần mềm CAD/CAM
  • Kẹp tự động
Trang bị tùy chọn
  • Bộ chuyển đổi dụng cụ
  • Trạm D Auto-Index bổ sung
  • Dụng cụ tháp mỏng và tháp dày
Thông Số Kỹ Thuật
Item / Model
SPH-MAX1250
SPH-MAX1250X
Lực danh định kN 200 300
Độ dày tấm tối đa  mm 6.35 6.35
Kích thước dụng cụ tối đa mm Φ88.9 Φ88.9
Kích thước tấm tối đa (1 lần định vị) mm 1250×5000 1250×5000
Độ chính xác đột mm ± 0.1 ± 0.1
Hệ thống truyền động Loại truyền động Servo V.R. Servo V.R.
Công suất động cơ AC kW 16 16
Trọng lượng tấm tối đa kg 150 150
Tốc độ đánh dấu tối đa h.p.m 1800 1800
Tốc độ đột tối đa (10mm stroke) 1mm pitch h.p.m 1000 1000
25mm pitch 500 500
Tốc độ chạy bàn tối đa m/min 110 110
Số trạm xoay 40(4)/50(2IT/2MT) 32 (2)
Loại trạm xoay Loại có thể thay thế C/D/MT6A/E -
Số lượng dụng cụ phụ Auto-Index 12 -
Số trục điều khiển pcs 6+1(X/Y1/Y2/T/C/C1/A) 5(X, Y, T, C, A)
Trọng lượng máy kg 16000 16000
Kích thước tổng thể mm 4965×5200×2110 4965×5200×2110
Hình ảnh chi tiết
  • Máy Đột Dập Tháp Pháo CNC Truyền Động Servo Smart-SF-30
  • Máy Đột Dập Tháp Pháo CNC Truyền Động Servo Smart-SF-30
  • Máy Đột Dập Tháp Pháo CNC Truyền Động Servo Smart-SF-30
  • Máy Đột Dập Tháp Pháo CNC Truyền Động Servo Smart-SF-30
