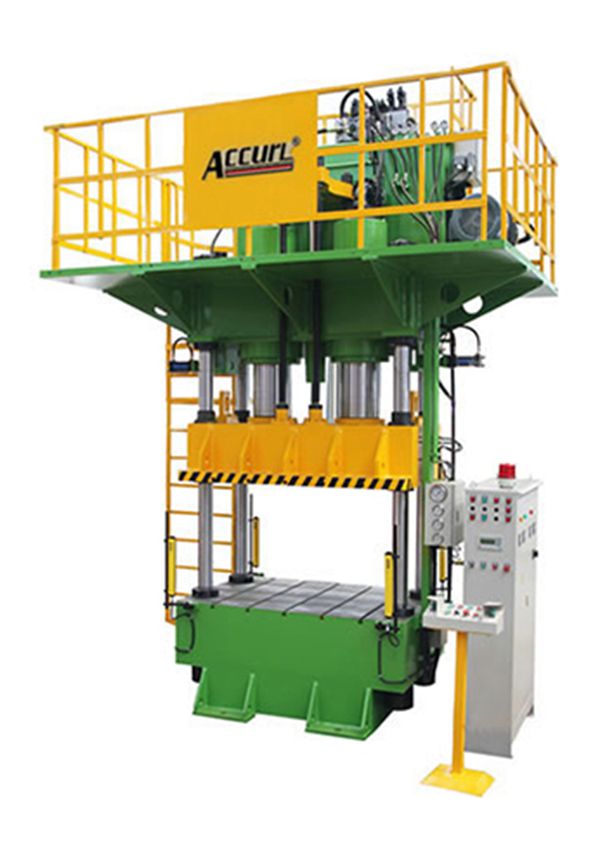

Máy Ép Thủy Lực 4 Trụ HBP-500T/DDH

Máy Ép Thủy Lực 4 Trụ HBP-500T/DDH
Đặc điểm
  • Ứng dụng mạch thủy lực van Cartridge TWOWAY tiên tiến của Đài Loan, ít hỏng hóc, đảo chiều êm, độ tin cậy cao.
  • Xi lanh dầu làm từ thép hợp kim đúc được mài chính xác, đảm bảo hoạt động ổn định ở áp suất cao.
  • 4 trụ chế tạo từ thép hợp kim cường độ cao, bề mặt mạ crôm cứng chống mài mòn.
  • Bộ phận thủy lực và điện chính sử dụng thương hiệu nổi tiếng từ Nhật, Pháp, Đức, Đài Loan, đảm bảo hiệu suất ổn định.
  • Bàn trượt di chuyển nhanh, năng suất cao.
  • Thiết kế tốc độ dập điều chỉnh được, phù hợp với nhiều độ dày vật liệu kim loại và gia công dập sâu.
YÊU CẦU BÁO GIÁ
Độ tin cậy cao
  • Hàng rào bảo vệ và khóa liên động an toàn, có bàn đạp đơn tay di động.
  • Toàn bộ máy đạt tiêu chuẩn an toàn (EN292:1994, EN60204:1994, NR12), Cấp độ an toàn Level 4.
  • Van an toàn thủy lực tích hợp, điều khiển dự phòng và giám sát động qua giao diện bảo mật.
  • Bảo vệ bên phải: cửa thẳng đứng, kích hoạt khí nén, khung nhôm và tấm polycarbonate trong suốt.
Ứng Dụng

Tạo hình, dập, kéo, cắt mép chi tiết kim loại và phi kim.
Dập kéo/dập sâu và tạo hình tấm kim loại: đồ dùng bàn ăn, thiết bị nhà bếp, vỏ kim loại động cơ, vỏ thiết bị điện, đèn chiếu sáng…

Thông Số Kỹ Thuật
Model(YL32/HP)
YL32-63
YL32-100
YL32-160
YL32-200
YL32-250
YL32-250A
YL32-315
Lực ép danh định kN 630 1000 1600 2000 2500 2500 3150
Lực đẩy kN 190 190 190 280 280 280 630
Lực hồi kN 120 165 210 240 400 400 600
Hành trình trượt mm 500 500 560 710 710 710 800
Hành trình đẩy mm 200 200 200 200 200 200 300
Chiều cao đóng khuôn tối đa mm 800 800 900 1120 1120 1120 1250
Tốc độ trượt Không tải mm/s 100 120 100 120 130 160 100
Ép mm/s 8-16 7-15 4-10 5-12 4-10 4-10 5-12
Hồi mm/s 85 90 70 95 60 60 60
Tốc độ đẩy Đẩy mm/s 55 75 75 80 80 80 55
Hồi mm/s 105 140 140 145 145 145 145
Bàn máy LR mm 580 690 800 1000 1120 1800 1260
FB mm 500 630 800 940 1000 1200 1160
Kích thước tổng thể LR mm 2500 2500 2550 2650 2800 3600 3500
FB mm 1430 1430 1430 1350 1400 1400 1500
Cao hơn mặt sàn mm 3220 3250 3210 3800 3950 4290 4600
Công suất động cơ chính kW 5.5 7.5 11 15 15 15 22
Khối lượng kg 2800 3700 6500 9000 10300 16000 14000
Model(HP)
YL32-315A
YL32-400
YL32-500
YL32-500A
YL32-500B
YL32-630
YL32-630A
Lực ép danh định kN 3150 4000 5000 5000 2500×2 6300 6300
Lực đẩy kN 630 630 1000 1000 1000 1000 1000
Lực hồi kN 600 500 900 900 400×2 850 850
Hành trình trượt mm 800 800 900 900 900 900 900
Hành trình đẩy mm 300 300 350 350 350 350 350
Chiều cao đóng khuôn tối đa mm 1250 1250 1500 1500 1500 1500 1500
Tốc độ trượt Không tải mm/s 90 100 100 100 150 100 130
Ép mm/s 5-12 4-10 7-15 7-15 7-15 5-12 5-12
Hồi mm/s 60 70 80 80 90 85 85
Tốc độ đẩy Đẩy mm/s 55 55 75 75 75 75 75
Hồi mm/s 145 145 170 170 170 170 170
Bàn máy LR mm 900 1250 1400 2200 2200 1600 2200
FB mm 900 1250 1400 1600 1600 1600 1600
Kích thước tổng thể LR mm 3150 3500 3900 4800 4800 4510 4900
FB mm 1500 1600 2150 2250 2250 2250 2250
Cao hơn mặt sàn mm 4500 4850 5200 5700 5600 5400 5700
Công suất động cơ chính kW 22 22 2×22 2×22 2×22 2×22 2×22
Khối lượng kg 11000 16500 25500 35000 34000 33000 42000
Model(HP)
YL32-630B
YL32-800
YL32-1000
YL32-1000A
YL32-1600
YL32-2000
YL32-2000A
Lực ép danh định kN 3500×2 8000 10000 5000×2 2×8000 2×10000 6300×2+8000
Lực đẩy kN 1000 1000 1600 1600 1000×2 1600×2 1600×3
Lực hồi kN 450×2 1000 1370 900×2 2×2700 2×1300 850×2+720
Hành trình trượt mm 900 1000 1000 1000 1200 1300 1600
Lực đẩy mm 350 350 350 350 350 500 500
Chiều cao đóng khuôn tối đa mm 1500 1600 1600 1600 1800 1800 2000
Tốc độ trượt Không tải mm/s 130 120 120 110 120 110 130
Ép mm/s 5-12 5-12 5-12 5-12 4-9 4-9 4-9
Hồi mm/s 83 95 85 65 95 70 75
Tốc độ đẩy Đẩy mm/s 75 95 75 75 70 60 65
Hồi mm/s 170 170 150 150 160 160 135
Bàn máy LR mm 2200 2200 1500 2500 2800 3200 4600
FB mm 1600 1600 1500 1800 2000 2200 2600
Kích thước tổng thể LR mm 4900 4800 4500 5100 5600 4500 6000
FB mm 2250 2400 2400 2400 2600 3200 3600
Cao hơn mặt sàn mm 5600 5700 5700 6000 6200 7200 8000
Công suất động cơ chính kW 2×22 2×30 3×22 3×22 3×30 3×37 3×37
Khối lượng kg 40000 53000 53000 72000 110000 160000 250000
Danh sách cấu hình
No.ItemTiêu chuẩnNâng cao
1PLCMitsubishiSiemens
2Động cơ bơmWanNan/Thương hiệu hàng đầu Trung QuốcSiemens/Rexroth
3Bơm thủy lựcAnson/Đài Loan, Yuken/Nhật BảnSiemens/Rexroth
4Van an toàn (xả áp)Rexroth/ĐứcAtos/Ý, Rexroth
5Van đổi hướngRexroth/ĐứcAtos/Ý, Rexroth
6Van tỉ lệRexroth/ĐứcAtos/Ý, Rexroth
7Van cartridgeJeou Gang/Đài Loan, SUN/MỹSUN, Atos, Rexroth
8Van nạp trướcTAI COLN/Đài LoanAtos/Ý, Rexroth
9Thiết bị điệnSchneider/PhápSchneider/Pháp
10Màn chắn quang an toànLNTECH (có dấu CE)LNTECH (có dấu CE)
11Màn hình cảm ứng (HMI)Weinview/Đài LoanSiemens
12Đồng hồ áp suấtSKON/Đài LoanSKON/Đài Loan
13Cụm phân phối thủy lựcSản xuất tại Đài LoanSản xuất tại Đài Loan
Máy ép ACCURL không sử dụng linh kiện chất lượng thấp.
Thông số kỹ thuật

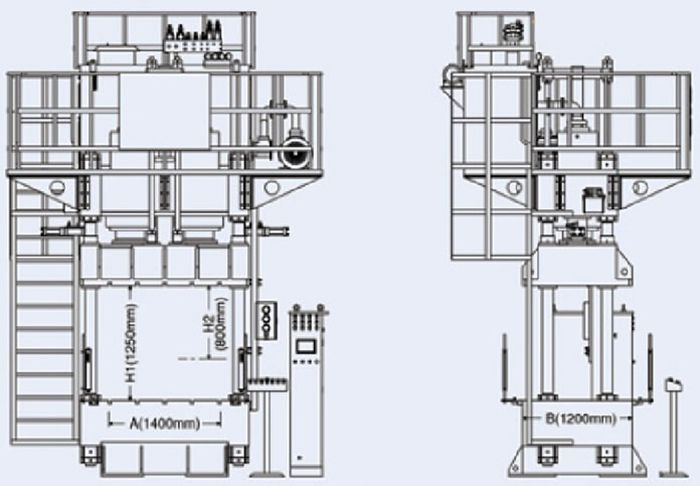

Máy Ép Thủy Lực 4 Trụ HBP-500T/DDH
  • H2 = Hành trình bàn trượt
  • H1 = Chiều cao lắp đặt tối đa
  • A = Rộng bàn
  • B = Sâu bàn
  • E = Khoảng sáng giữa các trụ
  • F = Thông ngang
  • G = Chiều cao bàn so với sàn
STT Thông số Đơn vị HBP-500T/DDH
1 Áp suất xy lanh chính Tấn 500
2 Hành trình bàn trượt H2 mm 900
3 Chiều cao mở tối đa H1 mm 1500
4 Chiều cao mở tối thiểu mm 600
5 Sức ép đẩy Tấn 500
6 Hành trình đẩy mm 900
7 Tốc độ hạ nhanh bàn trượt mm/s 100
8 Tốc độ ép mm/s 0.2÷2
9 Tốc độ hồi bàn trượt mm/s 10÷50
10 Tốc độ nâng nhanh bàn dưới mm/s 30
11 Tốc độ hồi bàn dưới mm/s 100
14 Kích thước bàn (LR × FB) (A/B) A/B mm 1250×1150
14 Kích thước đệm (LR × FB) mm 800×800
15 Chiều cao bàn so với sàn (G) -G mm 780
16 Dung tích bồn dầu L 430
17 Công suất động cơ chính kW 22
18 Kích thước ngoài (D × R × C) mm 2850×2250×5350
19 Trọng lượng máy Kg 32500
20 Video vận hành máy http://youtu.be/WrPoribRmLQ
