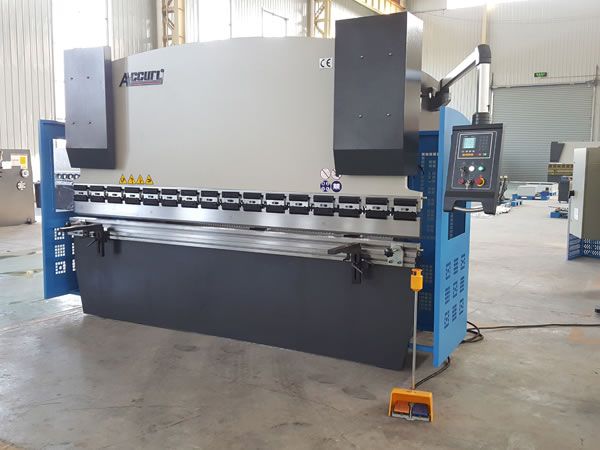

Máy Chấn Thủy Lực NC Dòng WC67Y

Máy Chấn Thủy Lực NC Dòng WC67Y

ACCURL sản xuất dòng máy chấn thủy lực công suất và hiệu suất cao, được đảm bảo thực hiện các công việc chấn kim loại tấm chính xác cho mục đích gia công của bạn. Dòng máy chấn WC67Y là giải pháp hoàn hảo cho các thao tác gia công kim loại đơn giản nhưng mạnh mẽ.

YÊU CẦU BÁO GIÁ
Đặc điểm
  • Máy chấn thủy lực có thiết kế tinh gọn và đáp ứng các yêu cầu sản xuất của EU. Kết cấu thân máy được hàn bằng robot tự động và trải qua quy trình xử lý ứng suất bằng phương pháp ủ.
  • Máy sử dụng hệ thống thủy lực tích hợp, đáng tin cậy và dễ bảo trì, được thiết kế bởi Bosch-Rexroth (Đức).
  • Các phôi được uốn với độ chính xác tối đa nhờ cơ chế đồng bộ cơ học và hệ thống bù phức hợp của máy.
  • Hành trình và khoảng cách của chốt sau được điều chỉnh tự động bằng động cơ và cũng có thể điều chỉnh thủ công. Thông số điều chỉnh được hiển thị qua đồng hồ kỹ thuật số.
  • Các chế độ vận hành inch, đơn và liên tục được thiết kế để điều khiển máy thông qua rơle thời gian.
  • Rào chắn an toàn và bộ khóa điện được trang bị nhằm đảm bảo an toàn tối đa trong quá trình vận hành.
Cấu hình tiêu chuẩn của máy chấn thủy lực.

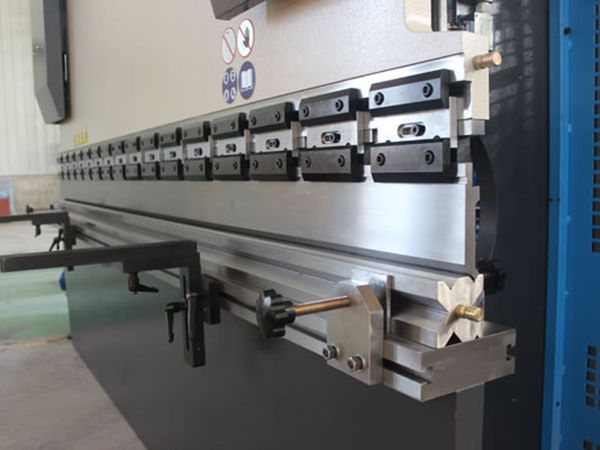

  • Máy chấn thủy lực được trang bị kẹp trung gian trên để tránh hiện tượng kẹt khuôn.

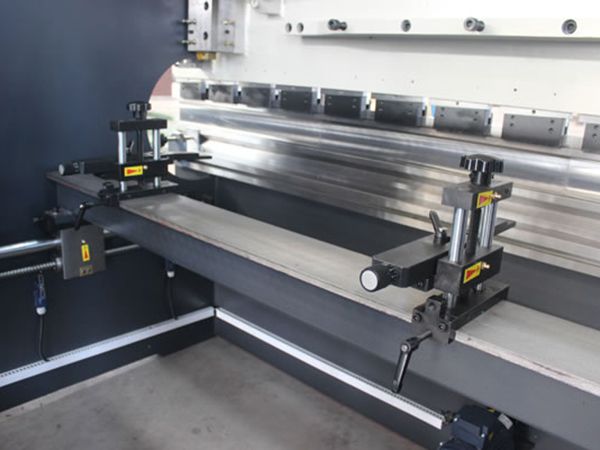

  • Cánh tay đỡ tấm kim loại.

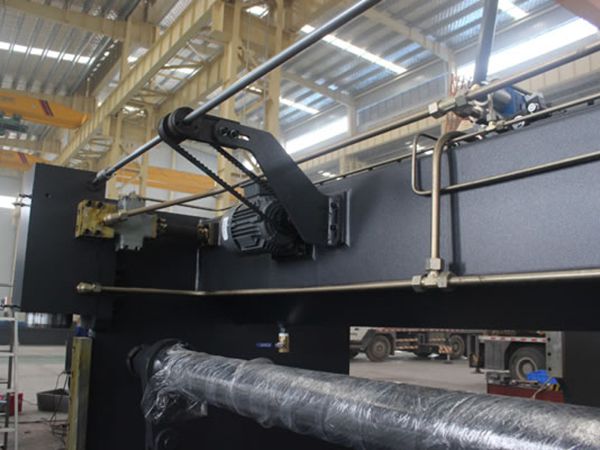

  • Điều chỉnh độ sâu trục bằng điện.
  • Cử chặn sau.
  • Cảm biến quang.
  • Khuôn trên và khuôn dưới.
  • Bộ điều khiển NC Estun E21.
  • Hệ thống thủy lực Bosch-Rexroth của Đức.
  • Linh kiện điện Telemecanique/Schneider.
  • Bảo vệ quá tải thủy lực và điện.
  • Cánh tay vuông và tay đỡ phía trước.
  • Biến tần Delta với trục vít me bi và thanh trượt đánh bóng độ chính xác 0,05 mm.

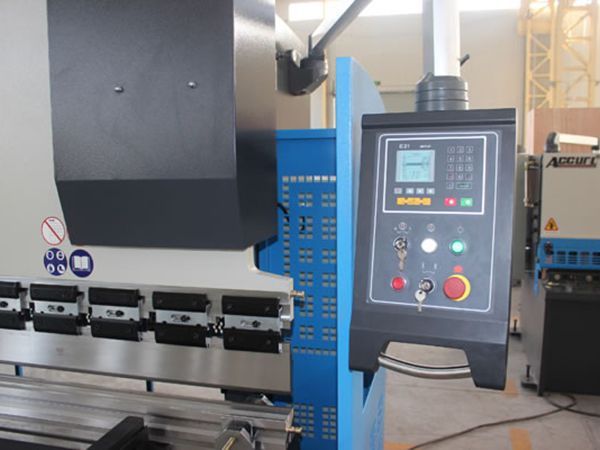

Hệ thống điều khiển NC Estun E21s cho máy chấn thủy lực
  • Bảng điều khiển LCD đơn sắc.
  • Hệ số tích phân có thể lập trình tự do.
  • Kiểm soát định vị tự động.
  • Cho phép bù trục vít tự động.
  • Rơle thời gian tích hợp.
  • Bộ đếm số lần gia công.
  • Màn hình hiển thị vị trí cữ sau với độ phân giải 0,01 mm.
Thông Số Kỹ Thuật
Model(WC67Y/MB7)
40T/2000
40T/2500
63T/2500
80T/2500
80T/3200
80T/4000
100T/2500
100T/3200
Lực chấn KN 400 400 630 800 800 800 1000 1000
Chiều dài chấn mm 2000 2500 2500 2500 3200 4000 2500 3200
Khoảng cách giữa các cột mm 1650 2000 2000 1990 2600 3350 1850 2550
Độ sâu họng mm 200 200 250 280 280 280 320 320
Hành trình trượt mm 100 100 100 100 100 100 130 130
Điều chỉnh hành trình mm 80 80 80 80 80 80 100 100
Chiều cao đóng tối đa mm 330 330 340 360 360 360 390 390
Tốc độ hành trình/phút phút-1 ≥ 11 ≥ 11 ≥ 10 ≥ 10 ≥ 10 ≥ 10 ≥ 10 ≥ 10
Công suất động cơ chính kW 4 4 5.5 7.5 7.5 7.5 7.5 7.5
Trọng lượng tịnh kg 3000 3600 4600 4800 6180 7720 6050 7400
Kích thước tổng thể(DxRxC) mm 2500×1900×2240 2950×1920×2240 3100×1890×2200 3120×1910×2300 3820×1925×2300 4650×1925×2300 3190×1945×2420 3790×1945×2420
Model(WC67Y/MB7)
100T/4000
125T/2500
125T/3200
160T/2500
160T/3200
160T/4000
160/6000
Lực chấn KN 1000 1250 1250 1600 1600 1600 1600
Chiều dài chấn mm 4000 2500 3200 2500 3200 4000 6000
Khoảng cách giữa các cột mm 3350 1850 2550 1950 2540 3140 4800
Độ sâu họng mm 320 320 320 330 330 330 330
Hành trình trượt mm 130 130 130 200 200 200 200
Điều chỉnh hành trình mm 100 100 150 150 150 150 150
Chiều cao đóng tối đa mm 390 390 390 465 465 465 465
SPM phút-1 ≥ 10 ≥ 10 ≥ 10 ≥ 6 ≥ 6 ≥ 6 ≥ 6
Công suất động cơ chính kW 7.5 7.5 7.5 11 11 11 11
Trọng lượng tịnh kg 8400 6100 7300 8900 9720 11160 18600
Kích thước tổng thể(DxRxC) mm 4590×1945×2420 3190×1945×2420 3790×1935×2420 3300×2225×2560 4100×2250×2560 4800×2250×2560 6400×2250×2960
Model(WC67Y/MB7)
200T/3200
200T/4000
200T/6000
250T/3200
250T/4200
250T/5000
250T/6000
Lực chấn KN 2000 2000 2000 2500 2500 2500 2500
Chiều dài chấn mm 3200 4000 6000 3200 4200 5000 6000
Khoảng cách giữa các cột mm 2550 3260 4800 2540 3140 4000 5000
Độ sâu họng mm 350 350 350 400 400 400 400
Hành trình trượt mm 200 200 200 250 250 250 250
Điều chỉnh hành trình mm 150 150 150 180 180 180 180
Chiều cao đóng tối đa mm 450 450 450 500 500 500 500
Tốc độ hành trình/phút phút-1 ≥ 3 ≥ 3 ≥ 3 ≥ 3 ≥ 3 ≥ 3 ≥ 3
Công suất động cơ chính kW 15 15 15 18.5 18.5 18.5 18.5
Trọng lượng tịnh kg 11440 13400 21300 13840 15320 17100 18600
Kích thước tổng thể(DxRxC) mm 3750×2180×2825 4450×2180×2825 6420×2180×2900 3840×2250×2920 4840×2250×2920 5640×2250×2980 6420×2250×2980
Model(WC67Y/MB7)
300T/4000
300T/5000
300T/6000
400T/4000
400T/6000
500T/4000
500T/6000
Lực chấn KN 3000 3000 3000 4000 4000 5000 5000
Chiều dài chấn mm 4000 5000 6000 4000 6000 4000 6000
Khoảng cách giữa các cột mm 2900 3900 4900 3140 5000 3050 4760
Độ sâu họng mm 400 400 400 400 400 400 400
Hành trình trượt mm 250 250 250 320 320 320 320
Điều chỉnh hành trình mm 180 180 180 220 220 220 220
Chiều cao đóng tối đa mm 535 535 535 600 600 630 630
Tốc độ hành trình/phút phút-1 ≥ 3 ≥ 3 ≥ 3 ≥ 2.5 ≥ 2.5 ≥ 2.5 ≥ 2.5
Công suất động cơ chính kW 22 22 22 37 37 37 37
Trọng lượng tịnh kg 24400 27100 29100 30100 41100 42000 47600
Kích thước tổng thể(DxRxC) mm 4400×2250×3115 5400×2250×3115 6400×2250×3520 4800×2625×3700 6800×2650×3900 4200×4500×4760 6200×4500×4760
Hình ảnh chi tiết
  • Máy Chấn Thủy Lực NC Dòng WC67Y
  • Máy Chấn Thủy Lực NC Dòng WC67Y
  • Máy Chấn Thủy Lực NC Dòng WC67Y
  • Máy Chấn Thủy Lực NC Dòng WC67Y
