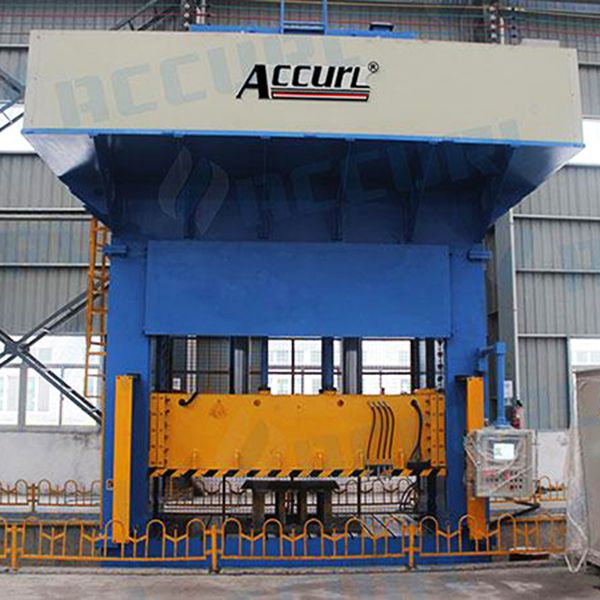

Máy Ép Thủy Lực Chữ H

Máy Ép Thủy Lực Chữ H
Ứng Dụng

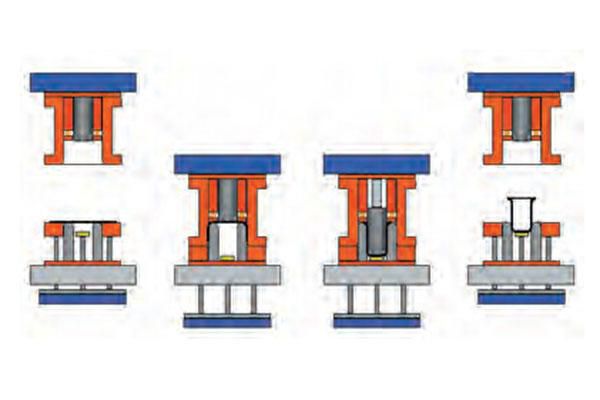

Máy ép thuỷ lực (deep draw press) được sử dụng trong các kỹ thuật sản xuất như dập sâu, dập nổi, cắt, uốn, vê mép tấm kim loại.
Đặc biệt ứng dụng trong các ngành:

  • Ngành ô tô: vành thép, thân xe, khung gầm, vỏ trục, bình nhiên liệu, cửa xe, khay xe rùa và nhiều chi tiết khác.
  • Ngành điện gia dụng: linh kiện máy điều hòa, tủ lạnh, máy giặt, nồi điện…
  • Ngành thiết bị nhà bếp: đồ dùng inox, bình gas LPG, bàn bếp…
  • Sản xuất đồ gia dụng nhôm
YÊU CẦU BÁO GIÁ
Độ tin cậy cao
  • Hàng rào bảo vệ và khóa liên động an toàn đảm bảo an toàn vận hành.
  • Bàn đạp đơn tay di động.
  • Toàn bộ thiết bị đạt tiêu chuẩn an toàn tuyệt đối (EN292:1994, EN60204:1994 và NR12), được xếp Cấp độ an toàn Level 4.
  • Van thủy lực an toàn tích hợp, điều khiển dự phòng và giám sát động qua giao diện bảo mật.
  • Bảo vệ bên phải: cửa thẳng đứng, kích hoạt khí nén, khung nhôm và tấm polycarbonate trong suốt.
Thông Số Kỹ Thuật
  • Máy Ép Thủy Lực Chữ H
  • Máy Ép Thủy Lực Chữ H

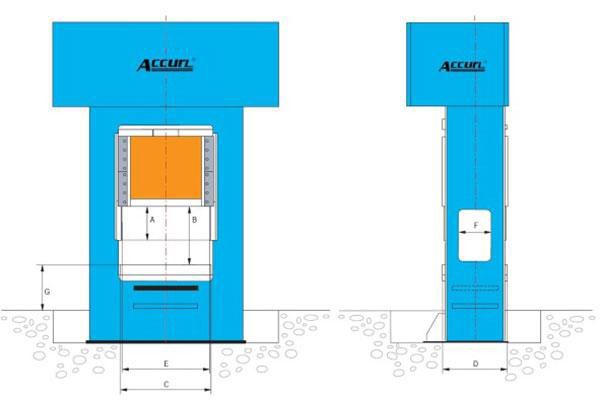

  • A = Hành trình bàn trượt
  • B = Chiều cao lắp đặt tối đa
  • C = Chiều rộng bàn
  • D = Chiều sâu bàn
  • E = Khoảng sáng giữa các thanh dẫn
  • F = Khoảng thông ngang
  • G = Chiều cao bàn so với sàn
Model
HSP-200
HSP-250
HSP-315
HSP-400
HSP-500
HSP-630
HSP-800
Sức ép kN 2000 2500 3150 5000 4000 3150×2 8000
Lực hồi kN 240 400 600 900 500 450×2 1000
Hành trình bàn trượt mm 710 710 800 900 800 900 1000
Chiều cao mm 1120 1120 1200 1400 1200 1500 1800
Sức ép đệm thủy lực kN 630 1000 1250 2000 1250 1250×2 1600×2
Lực hồi đệm thủy lực kN 250 320 360 780 360 360×2 600×2
Hành trình đệm thủy lực mm 250 250 300 350 300 350 400
Tốc độ bàn trượt không tải mm/s 200 220 150 140 180 150 150
ép mm/s 8~19 9~20 10~22 8~19 9~20 8~19 8~18
hồi mm/s 140 120 120 90 160 130 140
Tốc độ đệm đẩy mm/s 60 50 55 45 60 45 45
hồi mm/s 150 155 140 165 220 165 125
Bàn LR mm 1200 1200 2200 1500 1750 2500 2200
FB mm 1000 1000 1600 1200 1250 1800 1600
Đệm thuỷ lực LR mm 950 950 1720 1120 1270 2020 1570
FB mm 800 800 1120 820 820 1270 1120
Kích thước tổng thể LR mm 3280 3380 4700 3900 4250 5100 4900
FB mm 2000 2100 3100 2500 2750 3400 3300
Chiều cao trên sàn mm 3900 4300 5800 5200 5350 6200 6700
Công suất động cơ kW 22 30 37 2×30 2×22 2×30 2×37
Trọng lượng kg 13000 16200 25000 57000 31000 80000 90000
Model
HSP-1000
HSP-1000A
HSP-1250
HSP-1500
HSP-1500A
HSP-2000
Sức ép kN 10000 4000+3000×2 6300+3150×2 6000+4500×2 6000+4500×2 8000+6300×2
Lực hồi kN 1350 560×2 850+600×2 625×2 625×2 1000+850×2
Hành trình bàn trượt mm 1000 1500 1300 1500 1600 1600
Chiều cao mm 1800 2200 1800 2000 2200 2200
Sức ép đệm thủy lực kN 2000×2 700×4+1250 2000×2 1000×4+1600 1000×4+1600 1600×4
Lực hồi đệm thủy lực kN 580×2 400 580×2 610 610 600×4
Hành trình đệm thủy lực mm 400 400 400 450 450 500
Tốc độ bàn trượt không tải mm/s 160 280 150 150 150 130
ép mm/s 8~19 15~30 7~15 8~19 8~19 8~18
hồi mm/s 140 250 90 150 150 150
Tốc độ đệm đẩy mm/s 45 150 45 100 100 55
hồi mm/s 155 150 155 150 150 145
Bàn LR mm 2500 4500 3500 4000 4500 4600
FB mm 1800 2600 2000 2600 2600 2600
Đệm thuỷ lực LR mm 2020 3520 2920 3220 3520 3820
FB mm 1270 1870 1420 2020 1870 2020
Kích thước tổng thể LR mm 4000 6800 5500 5600 6100 6200
FB mm 3500 4000 3800 4000 4000 4200
Trên sàn mm 6800 9000 7300 8000 8300 8600
Công suất động cơ kW 3×37 3×55 3×37 3×55 3×55 3×75
Trọng lượng kg 100000 210000 180000 240000 265000 37000
Đặc điểm
  • Thiết kế châu Âu nguyên khối, khung thép hàn cứng vững, xử lý nhiệt. Kết cấu máy được phân tích & tối ưu hóa bằng phần tử hữu hạn.
  • Chuyên dùng cho ép khuôn SMC/FRP.
  • Hệ thống thủy lực đồng bộ, nhập khẩu Đài Loan, chống rò rỉ, chống rung, tiêu thụ năng lượng thấp, vận hành êm, bảo dưỡng dễ dàng.
  • 8 mặt dẫn hướng bằng đồng theo toàn bộ hành trình, đảm bảo độ chính xác cao và dễ điều chỉnh cân bằng bàn trượt.
  • Có thể cài đặt ép giữ áp hoặc hành trình cho sản xuất hàng loạt, hỗ trợ điều chỉnh thời gian giữ áp.
  • Đạt chuẩn an toàn CE, 2 xy lanh khóa bên hông cố định bàn trượt khi ở vị trí cao nhất.
  • Cảm biến rèm sáng trước và sau sẽ dừng máy khi có người xâm nhập vùng làm việc.
  • Điều khiển Mitsubishi PLC, màn hình cảm ứng Weinview 7” hoặc 10” (Đài Loan) giúp thao tác dễ dàng và điều chỉnh thông số nhanh chóng.
  • Sản xuất theo quy trình kiểm soát chất lượng nghiêm ngặt, linh kiện chất lượng cao từ Pháp, Nhật, Đức, Mỹ, Đài Loan.
Tùy chọn
  • Bàn di động (Moving Bolster)
  • Bộ giảm chấn khi dập
  • Xe thay khuôn
  • Đệm chống sốc khi dập
  • Máy làm mát nước/dầu
  • Kẹp khuôn thủy lực
  • Thiết kế thông gió theo yêu cầu
  • Bộ tích áp để tăng tốc và tiết kiệm năng lượng
Danh sách cấu hình
No. Item Tiêu chuẩn Cao cấp
1 PLC Mitsubishi Siemens
2 Động cơ WanNan/Trung Quốc Siemens / Rexroth
3 Bơm Anson/Đài Loan, Yuken/Nhật Siemens / Rexroth
4 Bơm Servo DAIKIN/Nhật DAIKIN/Nhật
5 Van hướng Yuken/Nhật Atos/Ý, Rexroth
6 Van tỷ lệ Yuken/Nhật Atos/Ý, Rexroth
7 Van Cartridge Jeou Gang/Đài Loan, SUN/Mỹ SUN, Atos, Rexroth
8 Van nạp TAI COLN/Đài Loan Atos/Ý, Rexroth
9 Thiết bị điện Schneider/Pháp Schneider/Pháp
10 Rèm sáng LNTECH đạt CE LNTECH đạt CE
11 Màn hình HMI Weinview/Đài Loan Siemens
12 Đồng hồ áp suất SKON/Đài Loan SKON/Đài Loan
13 Khối thủy lực Sản xuất tại Đài Loan Sản xuất tại Đài Loan
Máy ép ACCURL không sử dụng bất kỳ linh kiện chất lượng kém nào.
