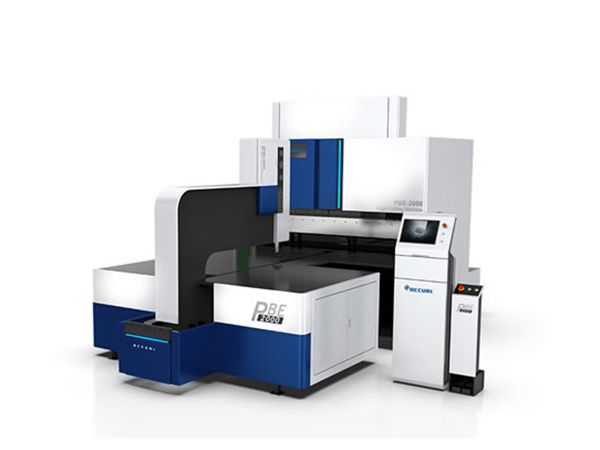

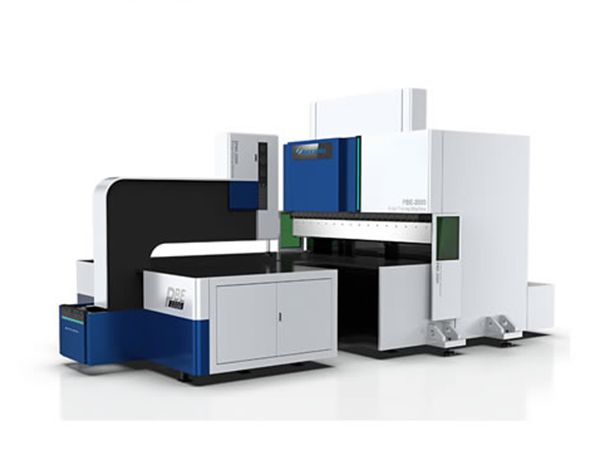

    • Máy chấn gấp tấm PBE đại diện cho thế hệ công nghệ gấp tự động tiếp theo và đóng vai trò là chuẩn mực cho quá trình chuyển đổi sang tự động hóa trong ngành gia công kim loại tấm. Dòng máy này có thể giảm đáng kể chi phí nhân công trong khi đạt hiệu suất cao hơn gấp 300% so với các máy gấp truyền thống, với thời gian chấn gấp chỉ 0,3 giây cho mỗi lần gấp. Độ chính xác được cải thiện đáng kể nhờ hệ thống điều khiển BUS vòng kín và truyền động hoàn toàn bằng servo điện.

    Trung tâm chấn gấp đa chiều không cần thay khuôn, hành trình làm việc ngắn và tốc độ cấp phôi nhanh.
    Máy có thể tự động gấp lên và gấp xuống theo quy trình chấn để hoàn thành các thao tác gấp cong, gấp mép chết và gấp theo các góc độ khác nhau.
    Hệ thống điều khiển vận hành thông minh cao được áp dụng để có thể gấp hiệu quả các chi tiết có hình dạng khác nhau.

    YÊU CẦU BÁO GIÁ
    Thông Số Kỹ Thuật
    Thông số Đơn vị
    PBE-1400
    PBE-2000
    PBE-2500
    Chiều dài chấn gấp tối đa mm 1400 2000 2500
    Chiều rộng tấm tối đa mm 1500 1500 1500
    Chiều cao chấn gấp tối đa mm 170 170 170
    Kích thước chi tiết nhỏ nhất (gấp 4 cạnh) mm 110x200 110x200 110x200
    Kích thước chi tiết nhỏ nhất (gấp 1 cạnh) mm 110 110 110
    Bán kính gấp nhỏ nhất mm 1.2 1.2 1.2
    Góc gấp ° ±180 ±180 ±180
    Tốc độ gấp lớn nhất giây/lần chấn 0.5 0.5 0.5
    Độ dày tấm nhỏ nhất mm 0.35 0.35 0.35
    Độ dày tấm lớn nhất Thép không gỉ (SS) mm 1.0 1.0 1.0
    Thép thường (MS) mm 1.5 1.5 1.5
    Nhôm (AL) mm 2.0 2.0 2.0
    Kích thước máy (D×R×C) mm 3100x5300x2600 3100x6050x2600 3100x6050x2600
    Tổng công suất kW 45 45 45
    Điện áp hoạt động V 380V±10% 380V±10% 380V±10%
    Đặc điểm
      1. Máy Chấn Gấp Tự Động

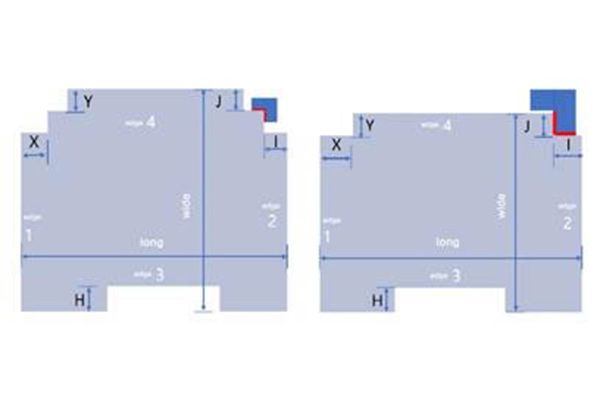

      2. Nhiều cách định vị

        Động cơ servo điều khiển chuyển động của khối định vị hình chữ L, mang lại tốc độ nhanh và độ chính xác cao.

      1. Máy Chấn Gấp Tự Động
      2. Dụng cụ đa năng

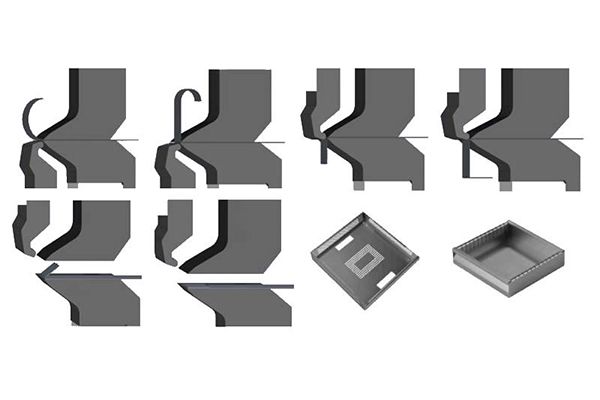

        Công cụ chấn gấp tiêu chuẩn mạnh mẽ, có thể thực hiện cả quá trình chấn gấp LÊN và XUỐNG mà không cần xoay tấm. Nó cũng có thể thực hiện uốn gấp mép (HEM) và uốn cung lớn (ARC) tự động.

      1. Máy Chấn Gấp Tự Động
      2. Khung hàn tấm

        Động cơ servo điều khiển chuyển động của khối định vị hình chữ L, tốc độ nhanh và độ chính xác cao.

      1. Máy Chấn Gấp Tự Động

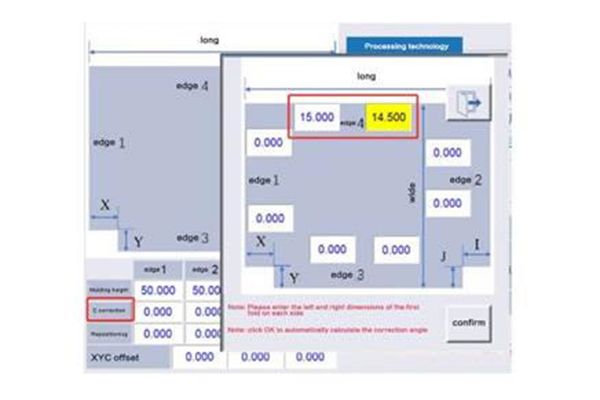

      2. Tự động hiệu chỉnh góc xoay

        Chức năng hiệu chỉnh tự động có thể tự động điều chỉnh trục C/C11 để bù sai lệch xoay của tấm kim loại.

      1. Máy Chấn Gấp Tự Động

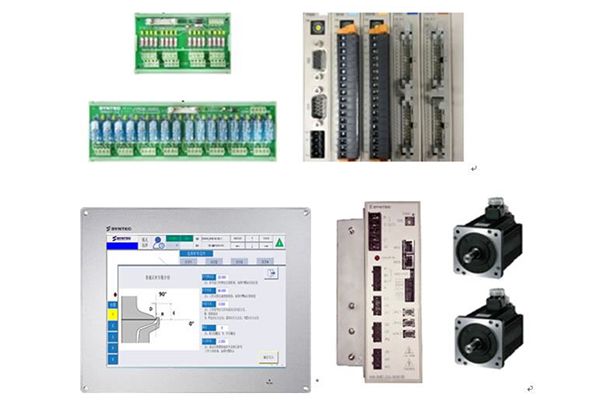

      2. Hệ thống điều khiển

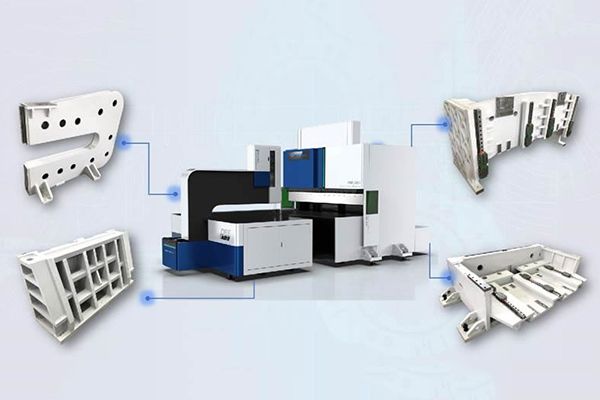

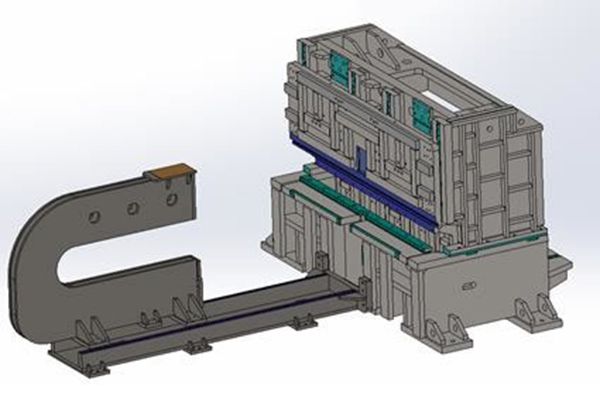

        Do yêu cầu chuyển động cường độ cao của máy uốn tấm, khung máy được thiết kế dạng vòm, dày và rộng hơn. Khung được tôi luyện, ủ nhiệt và hóa già hai lần để đảm bảo độ chính xác, ổn định lâu dài và độ cứng cao của máy.

      1. Máy Chấn Gấp Tự Động
      2. Hệ thống servo

        Sử dụng hệ thống servo điện thuần hoàn toàn khép kín, hỗ trợ liên kết đồng thời lên đến 16 trục, giúp hành động chấn gấp diễn ra trơn tru, vận hành cơ học phối hợp cao, dễ dàng thực hiện nhiều chuyển động phức tạp kết hợp. Toàn bộ máy chấn gấp có hiệu suất làm việc cao và yêu cầu bảo trì hàng ngày thấp. Hệ thống tự bôi trơn toàn bộ máy. Khi lượng dầu thấp hơn mức quy định, hệ thống sẽ tự động báo động. Chỉ cần làm theo hướng dẫn của chương trình để thêm mỡ bôi trơn.
