Máy Đột Dập Tháp Pháo CNC

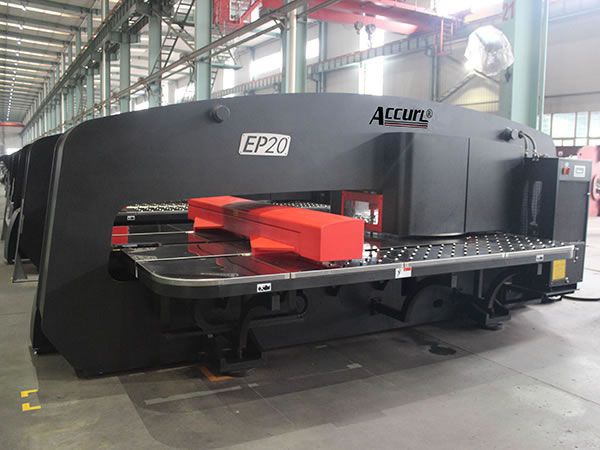

Máy đột dập tháp pháo CNC ACCURL là sự kết hợp vượt trội giữa hiệu năng và hiệu quả chi phí. Dòng máy đột CNC của chúng tôi sử dụng thiết kế khung chữ O (O-frame) và có thể gia công thép thường (mild steel) với độ dày lên đến 6,5 mm.
30 trạm
Các chi tiết cơ khí được chế tạo tinh xảo trong máy đột tháp pháo CNC đều tuân thủ tiêu chuẩn độ chính xác cao nhất. Bộ điều khiển hành trình điện tử HS3 kiểm soát hoàn toàn tốc độ và hành trình của đầu đột thủy lực lực 30 tấn.
Máy đột tháp này trang bị bộ giữ dụng cụ kiểu tháp dày với 30 trạm. Tiêu chuẩn có 2 trạm auto-index. Có thể tùy chọn thêm các trạm auto-index khác.
Hệ Thống Servo Thủy Lực Tiên Tiến
Dòng máy đột tháp pháo CNC này tiêu chuẩn trang bị hệ điều khiển Siemens 802D SL, tích hợp CNC (NC, PLC, HMI) và điều khiển truyền động trong cùng một khối.
Tính năng
- Dòng máy công cụ CNC T30 được lắp tháp dụng cụ 30 trạm.
- Thiết bị gia công kim loại này sử dụng bộ CNC tiên tiến có thể cấu hình toàn bộ quy trình vận hành.
- Máy đột tháp pháo CNC trang bị kẹp chất lượng cao để giữ chắc phôi trong suốt quá trình đột.
- Dòng thiết bị gia công này được thiết kế với các tính năng an toàn đạt chuẩn CE.
- Lực đột 30 tấn.
- Độ sâu họng 1500 mm.
- Khung chữ O cho độ cứng vững và độ chính xác tối đa.
- Dụng cụ kiểu tháp dày.
- Tự động định vị lại tấm.
- 4 trạm auto-index.
Thông Số Kỹ Thuật
| Model | MVD-HPI-30 | |||||
| Lực đột | kN | 300 | 300 | 300 | 300 | 300 |
| Kích thước gia công tối đa (định vị lại) | mm | 1250 | 1250 | 1250 | 1500 | 1500 |
| 2500 | 4000 | 5000 | 4000 | 5000 | ||
| Hành trình trượt | mm | 32 | 32 | 32 | 32 | 32 |
| Độ dày tấm tối đa | mm | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 |
| Đường kính đột tối đa | mm | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 |
| Số lượng khuôn | pc | 30 | 30 | 30 | 30 | 30 |
| Độ chính xác đột | mm | ± 0.10 | ± 0.10 | ± 0.10 | ± 0.10 | ± 0.10 |
| Tốc độ trượt | mm | 600/*900 | 600/*900 | 600/*900 | 600/*900 | 600/*900 |
| Tốc độ tối đa | m/min | 106 | 106 | 106 | 106 | 106 |
| Khung | Thẳng | Thẳng | Thẳng | Thẳng | Straight | |
| O-Type | O-Type | O-Type | O-Type | O-Type | ||
| Độ sâu họng | mm | 1275 | 1275 | 1275 | 1525 | 1525 |
| Trục điều khiển | pc | 4 | 4 | 4 | 4 | 4 |
| Tốc độ tháp | r/min | 30 | 30 | 30 | 30 | 30 |
| ĐK đột tối đa của trạm xoay | mm | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 |
| Công suất | kw | 25 | 25 | 25 | 25 | 25 |
| Khối lượng tối đa | kg | 156 | 156 | 210 | 210 | 235 |
| Áp suất khí | MPa | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 |
| Kích thước tổng thể (FB×LR×H) | mm | 5050×2700×2010 | 5050×4200×2010 | 5050×5200×2010 | 5650×4200×2010 | 5650×5200×2010 |
| Trọng lượng | t | 19.5 | 20 | 20.5 | 21.5 | 22 |
