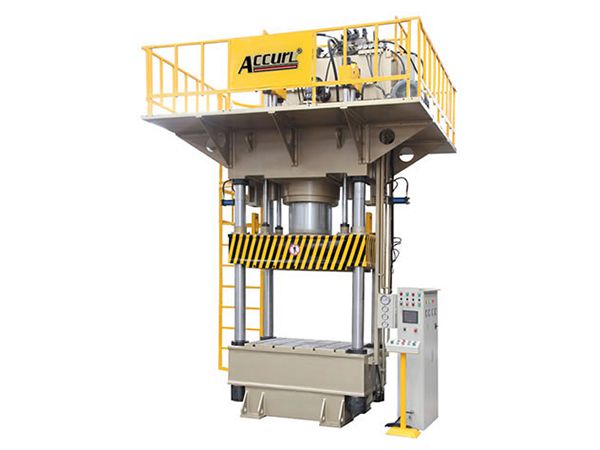

Máy Dập Vuốt Sâu 4 Trụ HBP-40T~1600T

Máy Dập Vuốt Sâu 4 Trụ HBP-40T~1600T
YÊU CẦU BÁO GIÁ
Đặc điểm
  • Kết cấu 4 trụ có độ cứng vượt trội. Mỗi máy được thiết kế thông qua phân tích kết cấu phần tử hữu hạn (Finite Element Structural Analysis) và tối ưu hóa để đảm bảo độ bền và độ cứng cao.
  • Máy gia công tấm kim loại này sử dụng hệ thống van Cartridge tích hợp, đặc trưng bởi lực va chạm nhỏ, chuyển động ổn định, ít rò rỉ và tuổi thọ cao; được trang bị hệ thống bôi trơn tự động cho dẫn hướng (công nghệ nhập khẩu từ Đài Loan).
YÊU CẦU BÁO GIÁ
  • 4 trụ được chế tạo từ thép hợp kim cường độ cao, bề mặt mạ crôm cứng, chống mài mòn.
  • Các bộ phận thủy lực và điện chính sử dụng thương hiệu nổi tiếng từ Nhật, Pháp, Đức, Đài Loan, đảm bảo hiệu suất ổn định và độ tin cậy cao.
  • Máy ép thủy lực 4 trụ sử dụng bộ điều khiển tích hợp Mitsubishi PLC + màn hình cảm ứng (HMI), với 3 chế độ vận hành: điều chỉnh, thủ công và bán tự động.
  • Thiết kế tốc độ vuốt điều chỉnh được, phù hợp với nhiều độ dày tấm kim loại và gia công vuốt sâu.
  • Máy đáp ứng tiêu chuẩn an toàn CE.
  • Bàn trượt có tốc độ nhanh, nâng cao năng suất sản xuất.
Ứng Dụng

Kéo/dập sâu và tạo hình tấm kim loại như: đồ dùng bàn ăn, thiết bị nhà bếp, vỏ kim loại động cơ, vỏ thiết bị điện, đèn chiếu sáng…
a. Ngành ô tô: vành thép, thân xe, khung gầm, vỏ trục, bình nhiên liệu, cửa xe…
b. Ngành điện gia dụng: linh kiện điều hòa, tủ lạnh, máy giặt, lò vi sóng, nồi điện…
c. Ngành thiết bị nhà bếp: đồ inox, bình gas, chậu rửa inox, bàn bếp…

Tùy chọn
  • Bàn di động / xe thay khuôn
  • Bộ giảm chấn khi dập
  • Xe thay khuôn hỗ trợ
  • Bộ đệm chống sốc khi dập
  • Máy làm mát nước / dầu
  • Kẹp khuôn thủy lực
  • Thiết kế thông gió theo yêu cầu
Thông Số Kỹ Thuật
Item(1) Đơn vị
HBP-60T
HBP-100T
HBP-120T
HBP-160T
HBP-200T
HBP-250T
Lực ép KN 400 600 800 1250 1600 2000
Lực hồi KN 110 210 250 300 300 350
Hành trình trượt mm 400 450 510 680 710 710
Khoảng mở tối đa mm 500 650 760 900 1050 1150
Lực ép đệm KN 200 400 400 350 400 500
Hành trình đệm mm 200 200 250 250 250 250
Tốc độ xuống mm/s 150 160 200 220 140 180
Tốc độ ép mm/s 11~22 7~16 8~19 9~20 8~19 9~20
Tốc độ hồi mm/s 130 100 140 120 90 160
Kích thước bàn ( LR* FB) mm 400×400 500×500 690×630 720×680 800×800 1050×940
Kích thước đệm ( LR* FB) mm 250×250 250×250 300×300 350×350 500×500 670×670
Kích thước tổng thể LR mm 1380 2350 2380 2480 2500 2650
FB mm 850 850 900 970 1000 1250
H mm 2350 2350 2450 2450 2600 4550
Công suất động cơ kW 4 5.5 7.5 7.5 11 15
Trọng lượng kg 2350 2750 3950 9550 7350 9850
Item(2) Đơn vị
HBP-315T
HBP-400T
HBP-500T
HBP-630T
HBP-800T
HBP-1100T
Lực ép KN 2500 3000 4000 5000 6000 8000
Lực hồi KN 400 400 450 450 1000 1000
Hành trình trượt mm 720 800 800 900 1050 1000
Khoảng mở tối đa mm 1150 1250 1250 1500 1500 1800
Lực ép đệm KN 650 1000 1000 1300 1000×2 1500×2
Hành trình đệm mm 300 300 350 350 350 400
Tốc độ xuống mm/s 150 170 150 160 150 200
Tốc độ ép mm/s 10~22 10~19 8~19 8~19 8~18 8~18
Tốc độ hồi mm/s 120 100 130 130 140 140
Kích thước bàn ( LR* FB) mm 1100×1000 1260×1160 1250×1250 1400×1400 1600×1600 2200×1600
Kích thước đệm ( LR* FB) mm 670×670 820×820 820×820 970×970 1120×1120 1570×1150
Kích thước tổng thể LR mm 3250 3100 3150 3950 4150 5200
FB mm 1350 2100 2300 2500 2600 2800
H mm 4550 4750 5100 5300 5600 6450
Công suất động cơ kW 100 120 180 200 250 300
Trọng lượng kg 14500 18500 22500 28500 42500 72350
