Máy Đột Dập Tháp Pháo CNC Truyền Động Servo 50 Tấn
Máy Đột Dập Tháp Pháo CNC Truyền Động Servo 50 Tấn
Máy đột dập tháp pháo có năng suất cao
Tối Ưu Năng Suất

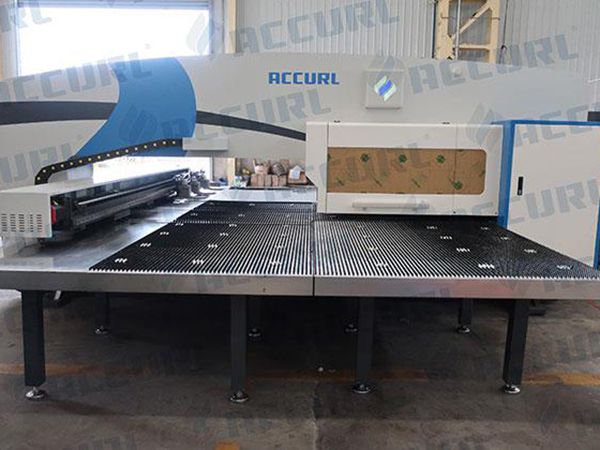

Máy đột dập tháp pháo CNC truyền động servo 50 tấn của ACCURL® MAX-SF Series là thế hệ mới của dòng máy đột thủy lực servo tháp pháo, kế thừa độ bền và độ tin cậy cao của các thế hệ trước. Sử dụng hệ thống servo thủy lực tiên tiến H + L (Đức), máy giữ được lực đột mạnh mẽ ngay cả với vật liệu tấm dày. Đa chức năng: đột, tạo hình, cắt cuộn (roller cutting), taro ren – giúp giảm thời gian chờ và tối ưu sử dụng vật liệu. Tốc độ cao, độ chính xác lớn, tiết kiệm năng lượng, thiết kế kết cấu tích hợp giúp giảm chi phí bảo trì.
YÊU CẦU BÁO GIÁ
Hệ Thống Servo Thủy Lực Tiên Tiến
Hệ thống servo thủy lực CNC với van điều áp điều khiển chính xác tốc độ, lưu lượng và áp suất dầu.
Kiểm soát khoảng hành trình RAM ở cả hai đầu, cho phép lập trình chiều cao và độ sâu của từng lần đột với độ chính xác 0,1 mm.
Thiết kế khung máy đặc biệt giúp giảm bảo trì phòng ngừa.
Động cơ servo đột AC có thể lập trình cho nhiều ứng dụng:
Hộp số truyền động trực tiếp (direct drive gearbox) cung cấp công suất và tốc độ, cho phép điều chỉnh vô cấp hành trình đột và đáp ứng mọi yêu cầu đường cong áp suất.
I) Ứng dụng tốc độ cao.
II) Ứng dụng giảm tiếng ồn.
III) Ứng dụng tạo hình.
Công Nghệ Auto Index Multi-Tools Phức Hợp:
Hai động cơ servo đồng bộ điều khiển chức năng Auto Index.
2 trạm Auto Index loại D hỗ trợ Multi-Tools 3B hoặc 8A.
Có thể định hướng từng dụng cụ trong bộ Multi-Tool 3B và 8A.
24 vị trí dụng cụ khác nhau, bao gồm 4 trạm Auto Index Multi-Tools, hỗ trợ từ 24 đến 52 dụng cụ.
Chạy được các dụng cụ dạng bánh xe, đánh dấu, tạo rãnh và tạo hình.
Tương thích dụng cụ tháp pháo dày, kết hợp với RAM lập trình được, đáp ứng đa dạng ứng dụng.

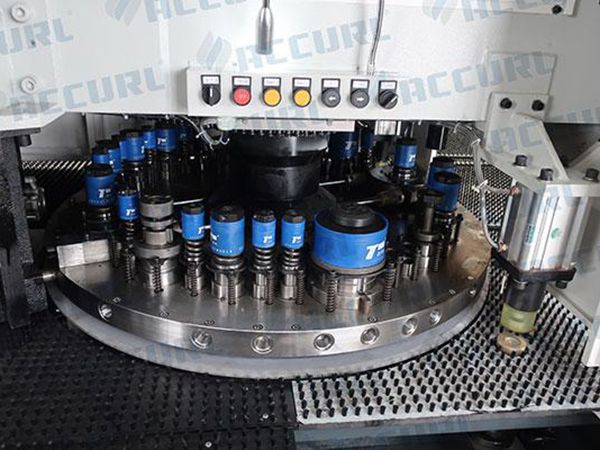

Cấu Hình Tháp Pháo
Cấu hình
A
B
C
D
D-AI
32 vị trí – 2 Auto Index
16
12
2
2
32 vị trí – 3 Auto Index
16
12
1
3
42 vị trí – 4 Auto Index
20
16
2
4
52 vị trí – 2 Auto Index
30
14
4
2
2
Thiết bị tiêu chuẩn
Hệ thống đột servo truyền động trực tiếp Accurl.
CNC Fanuc & encoder tuyệt đối độ chính xác cao, động cơ servo không chổi than Alfa series.
3 kẹp phôi tự động và công tắc tải.

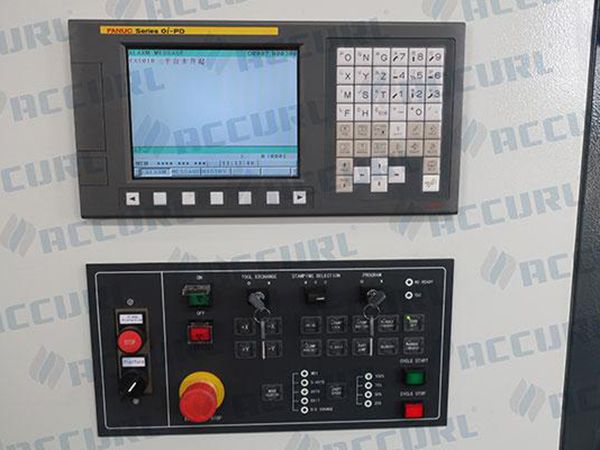

Hệ thống điều khiển FANUC Series Oi-PO CNC.
Kẹp giữ phôi bằng nhôm.
Hệ thống bôi trơn dụng cụ (Airblow).
Bảng điều khiển độc lập.
Điều khiển bằng bàn đạp chân.
Hệ thống an toàn chống kẹt dụng cụ.
01 phần mềm (Lantek hoặc RADAN).
24 hoặc 42 vị trí tháp pháo.
Hiển thị kỹ thuật số nhiệt độ dầu.
Phần mềm cho dụng cụ bánh xe và dụng cụ tạo hình.
Công tắc chống va chạm tấm.
Hộp chứa phế liệu.
Hệ thống bảo vệ bằng xích quanh máy.
Thông Số Kỹ Thuật
Item
Đơn vị
MAX-SF-50T
Lực đột
Ton
50
Hành trình trục X
mm
2500±10
Hành trình trục Y
mm
1250±10
Kích thước tấm tối đa
mm
1250x4980
Độ dày tấm tối đa
mm
8.35
Trọng lượng tấm tối đa
kg
110
Tốc độ di chuyển trục X
m/min
100
Tốc độ di chuyển trục Y
m/min
80
Tốc độ di chuyển tối đa
m/min
128
Tốc độ đột tại bước 25 mm*
hist/min
450
Tốc độ đột
hist/min
1200
Loại dụng cụ
Tháp dày
Đường kính đột tối đa
mm
88.9
Số lượng trạm dụng cụ
32 / 42 / 52
Số trạm xoay tự động
pcs(type)
4(2B+2C) / 3(2B+1C) / 2(1B+1C)
Tốc độ quay tháp xoay
rpm
33
Tốc độ quay trạm xoay tự động
rpm
100
Hành trình ram
mm
0~31
Kích thước bàn làm việc
Brush
Số kẹp tấm
pcs
3
Lưu lượng khí nén
NL/min
250
Áp suất khí nén
bar
6
Dung tích bồn dầu
Litre
275
Kích thước máy (D × R × C)
mm
5940x5220x2420
Trọng lượng tịnh (xấp xỉ)
kgf
15,000
Kích thước tủ điều khiển
mm
1350x700x2185
Bộ điều khiển CNC
FANUC Oi-PD
Số trục điều khiển
Axis
4
Bộ nhớ RAM
KB
512
Giao diện nối tiếp
RS232/RJ45/PCMCIA
Độ chính xác đột*
mm
±0.1
Hông số kỹ thuật có thể thay đổi mà không cần báo trước.
Tốc độ tăng/giảm gia tốc trục X/Y phụ thuộc vào khối lượng vật liệu.
Tốc độ đột phụ thuộc vào điều kiện gia công, chiều dài hành trình và gia tốc/trễ trục.
