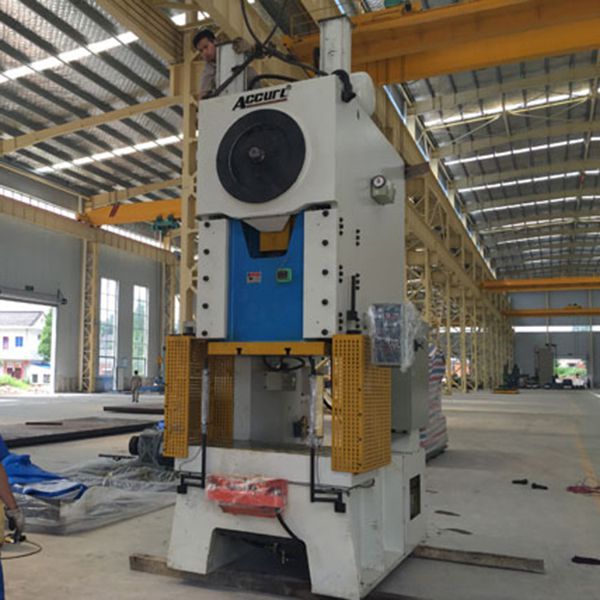

Máy Dập Cơ Có Thể Điều Chỉnh Hành Trình

Máy dập khung hở, bàn cố định, có thể điều chỉnh hành trình

Máy Dập Cơ Có Thể Điều Chỉnh Hành Trình
YÊU CẦU BÁO GIÁ
Đặc điểm
  • Khung máy hàn bằng thép tấm, kết cấu chắc chắn.
  • Ly hợp và phanh ma sát khí nén tích hợp.
  • Hành trình bàn trượt được điều chỉnh bằng xi lanh khí.
  • Dẫn hướng bàn trượt 8 mặt (dòng JL21-25 dùng dẫn hướng 6 mặt).
  • Trang bị bộ bảo vệ quá tải thủy lực.
  • Hệ thống bôi trơn dầu cưỡng bức điện tử.
  • Từ JL21-45 trở lên: điều chỉnh chiều cao khuôn bằng điện, kèm màn hình hiển thị số.
  • Trang bị xi lanh cân bằng nâng.
  • Van kép nhập khẩu.
  • Điều khiển bằng PLC thương hiệu quốc tế.
  • Có thể trang bị tùy chọn: túi khí (air cushion), trục cấp phôi tự động, màn chắn quang điện… để kết hợp với các thiết bị tự động khác.
Thông Số Kỹ Thuật
Model
JL21-110T
JL21-125T
JL21-160T
JL21-200T
JL21-250T
Lực ép kN 1100 1250 1600 2000 2500
Hành trình mm 6 6 6 6 8
Hành trình trượt mm 10-160 10-160 16-160 19-180 21-220
SPM Cố định phút-1 50 50 40 35 30
Thay đổi phút-1 40-60 40-60 35-50 30-50 25-40
Chiều cao khuôn tối đa mm 350 350 350 450 500
Điều chỉnh chiều cao khuôn mm 80 80 110 110 120
Độ sâu họng mm 350 350 380 390 420
Khoảng cách giữa 2 cột mm 710 760 810 870 960
Kích thước bàn máy LR mm 1150 1150 1300 1400 1400
FB mm 680 680 740 760 800
Độ dày mm 140 140 150 160 170
Lỗ mở bàn máy (đường kính trên × sâu × đường kính dưới) mm 420×540 420×540 480×540 φ300×50×φ260 φ320×50×φ280
Kích thước bàn trượt LR mm 810 810 920 920 970
FB mm 500 500 580 600 650
Lỗ cán Đường kính mm φ60 φ60 φ65 φ65 φ70
Chiều sâu mm 80 80 90 90 90
Công suất động cơ chính kW 11 11 15 18.5 22
Kích thước tổng thể FB mm 1850 1850 2250 2500 2730
LR mm 1400 1450 1560 1580 1640
H mm 3250 3250 3765 3420 3550
Trọng lượng tịnh kg 10800 11500 15000 17950 24500
