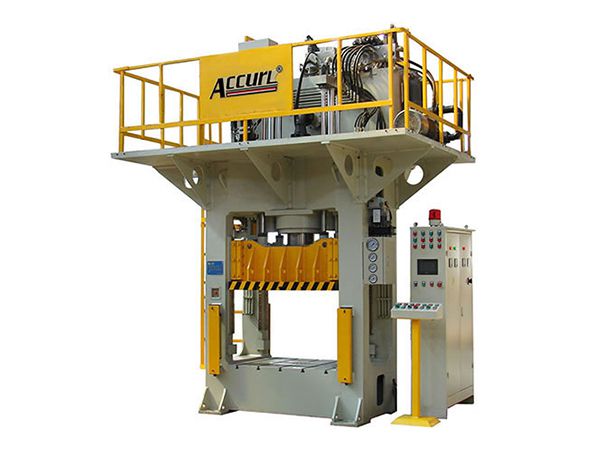

Máy Ép Thủy Lực 4 Trụ

(Cho Khuôn SMC)

Máy Ép Thủy Lực 4 Trụ (Cho Khuôn SMC)

Dòng máy ép thủy lực 4 trụ YL32 được thiết kế chuyên dụng cho công nghệ ép khuôn tấm SMC (Sheet Molding Compound/Composites). So với gia công kim loại tấm truyền thống, ép khuôn SMC cho năng suất cao hơn và chi phí sản xuất thấp hơn đáng kể. Vật liệu SMC thường là sợi thủy tinh hoặc sợi carbon được phủ nhựa, nổi bật với độ bền cao và tính linh hoạt vượt trội, rất phù hợp cho sản xuất hàng loạt.

YÊU CẦU BÁO GIÁ
Đặc điểm
  • Hệ thống điều khiển điện độc lập, hoạt động ổn định, dễ vận hành và bảo dưỡng.
  • Kết cấu 3 dầm – 4 trụ tối ưu, đảm bảo độ cứng vững và tỷ lệ hiệu suất/giá thành cao.
  • Giao diện điều khiển trực quan, dễ dàng cài đặt và giám sát vận hành.
  • Van hộp mực trong hệ thống thủy lực giúp điều tiết lưu lượng ổn định, giảm chấn thủy lực và hạn chế rò rỉ.
  • Điều khiển tập trung bán tự động hoặc chỉnh tay, tăng đáng kể hiệu suất sản xuất.
  • Có thể chọn chế độ ép theo hành trình cố định hoặc ép theo áp suất cố định, kèm chức năng giữ áp và trễ thời gian.
  • Lực ép, hành trình không tải và tốc độ chậm có thể điều chỉnh linh hoạt theo yêu cầu sản xuất.
Thông Số Kỹ Thuật
Model
YL32-63
YL32-100
YL32-160
YL32-200
YL32-250
YL32-250A
YL32-315
Lực ép kN 630 1000 1600 2000 2500 2500 3150
Lực đẩy phôi kN 190 190 190 280 280 280 630
Lực hồi kN 120 165 210 240 400 400 600
Hành trình trượt mm 500 500 560 710 710 710 800
Hành trình đẩy phôi mm 200 200 200 200 200 200 300
Chiều cao đóng tối đa mm 800 800 900 1120 1120 1120 1250
Tốc độ trượt Không tải mm/s 100 120 100 120 130 160 100
Ép mm/s 8-16 7-15 4-10 5-12 4-10 4-10 5-12
Hồi mm/s 85 90 70 95 60 60 60
Tốc độ đẩy phôi Đẩy mm/s 55 75 75 80 80 80 55
Hồi mm/s 105 140 140 145 145 145 145
Kích thước bàn  LR mm 580 690 800 1000 1120 1800 1260
FB mm 500 630 800 940 1000 1200 1160
Kích thước tổng thể LR mm 2500 2500 2550 2650 2800 3600 3500
FB mm 1430 1430 1430 1350 1400 1400 1500
Chiều cao trên sàn mm 3220 3250 3210 3800 3950 4290 4600
Công suất động cơ chính kW 5.5 7.5 11 15 15 15 22
Trọng lượng kg 2800 3700 6500 9000 10300 16000 14000
Model
YL32-315A
YL32-400
YL32-500
YL32-500A
YL32-500B
YL32-630
YL32-630A
Lực ép kN 3150 4000 5000 5000 2500×2 6300 6300
Lực đẩy phôi kN 630 630 1000 1000 1000 1000 1000
Lực hồi kN 600 500 900 900 400×2 850 850
Hành trình trượt mm 800 800 900 900 900 900 900
Hành trình đẩy phôi mm 300 300 350 350 350 350 350
Chiều cao đóng tối đa mm 1250 1250 1500 1500 1500 1500 1500
Tốc độ trượt Không tải mm/s 90 100 100 100 150 100 130
Ép mm/s 5-12 4-10 7-15 7-15 7-15 5-12 5-12
Hồi mm/s 60 70 80 80 90 85 85
Tốc độ đẩy phôi Đẩy mm/s 55 55 75 75 75 75 75
Hồi mm/s 145 145 170 170 170 170 170
Kích thước bàn  LR mm 900 1250 1400 2200 2200 1600 2200
FB mm 900 1250 1400 1600 1600 1600 1600
Kích thước tổng thể LR mm 3150 3500 3900 4800 4800 4510 4900
FB mm 1500 1600 2150 2250 2250 2250 2250
Chiều cao trên sàn mm 4500 4850 5200 5700 5600 5400 5700
Công suất động cơ chính kW 22 22 2×22 2×22 2×22 2×22 2×22
Trọng lượng kg 11000 16500 25500 35000 34000 33000 42000
Model
YL32-630B
YL32-800
YL32-1000
YL32-1000A
YL32-1600
YL32-2000
YL32-2000A
Lực ép kN 3500×2 8000 10000 5000×2 2×8000 2×10000 6300×2+8000
Lực đẩy phôi kN 1000 1000 1600 1600 1000×2 1600×2 1600×3
Lực hồi kN 450×2 1000 1370 900×2 2×2700 2×1300 850×2+720
Hành trình trượt mm 900 1000 1000 1000 1200 1300 1600
Hành trình đẩy phôi mm 350 350 350 350 350 500 500
Chiều cao đóng tối đa mm 1500 1600 1600 1600 1800 1800 2000
Tốc độ trượt Không tải mm/s 130 120 120 110 120 110 130
Ép mm/s 5-12 5-12 5-12 5-12 4-9 4-9 4-9
Hồi mm/s 83 95 85 65 95 70 75
Tốc độ đẩy phôi Đẩy mm/s 75 95 75 75 70 60 65
Hồi mm/s 170 170 150 150 160 160 135
Kích thước bàn  LR mm 2200 2200 1500 2500 2800 3200 4600
FB mm 1600 1600 1500 1800 2000 2200 2600
Kích thước tổng thể LR mm 4900 4800 4500 5100 5600 4500 6000
FB mm 2250 2400 2400 2400 2600 3200 3600
Chiều cao trên sàn mm 5600 5700 5700 6000 6200 7200 8000
Công suất động cơ chính kW 2×22 2×30 3×22 3×22 3×30 3×37 3×37
Trọng lượng kg 40000 53000 53000 72000 110000 160000 250000
